经济高效的t507-h的应用范围
myc-yt507h核心板及开发板，全志t507-h系列具有超高性能和丰富外设资源，可广泛应用于电力物联网、汽车电子、商业显示、工业控制、医疗器械、智能终端等领域。
myc-金沙js1005线路
车规级处理器，国产工业cpu平台
- 全志t507-h，四核cortex–a53，1.5ghz，符合汽车aec-q100测试要求;
- 支持4k@60fps h.265视频解码，支持4k@25fps h.264视频编码；
- 支持lvds、hdmi、rgb以及cvbs四种显示输出接口；
- 可支持双屏同显、双屏异显，支持mipi csi 、dvp摄像头输入；
- 丰富外设扩展：支持双路网口，4个usb2.0接口，1个spi，2个sdio；
- 工业级-40℃ - 85℃，邮票孔222pin引脚 lga设计；
应用：电力物联网、汽车电子、商业显示、工业控制、医疗器械、智能终端等。
-
来自全志车规级处理器 国产工业cpu平台
myc-yt507h核心板及开发板，t507-h处理器集成四核cortex™-a53 cpu、g31 mp2 gpu、32位ddr3/lpddr3/ddr4/lrddr4动态随机存储器、多路视频输出接口（rgb/2*lvds/hdmi/cvbs out）、多路视频输入接口（mipi csi/parallel csi）。该芯片支持4k@60fps h.265解码，4k@25fps h.264编码，di，3d降噪，自动调色系统和梯形校正模块，可以提供流畅的用户体验和专业的视觉效果。
核心板标注图、框架图
myc-yt507h核心板及开发板，采用全志t507-h处理器，板载pmic电源管理芯片、lpddr4、emmc。核心板pcb尺寸大小43mmx45mm，采用smd封装形式贴片，可以节约连接器成本。具有最严格的质量标准、超高性能、丰富外设资源、高性价比、长供货时间的特点，适用于高性能智能设备的要求。

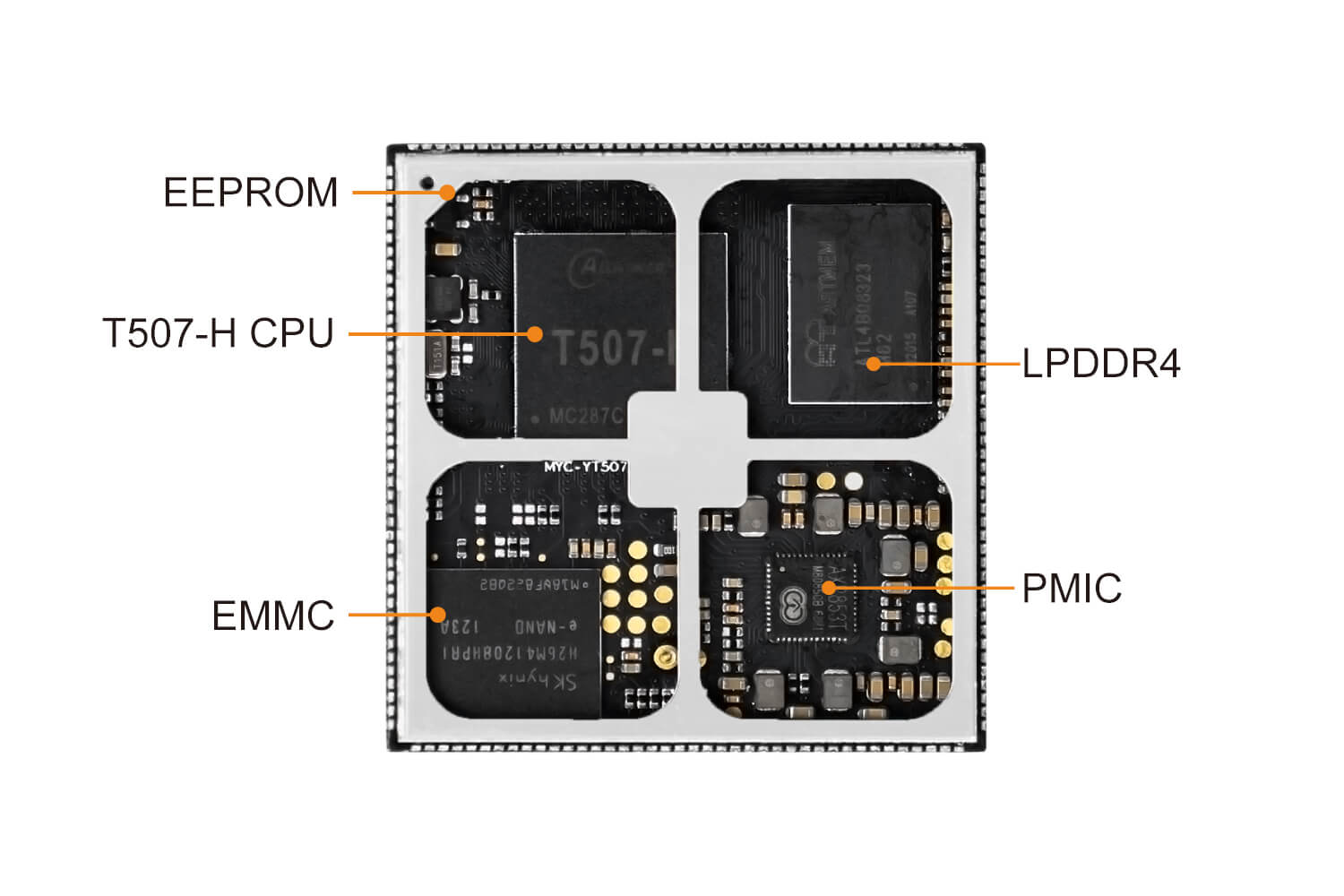

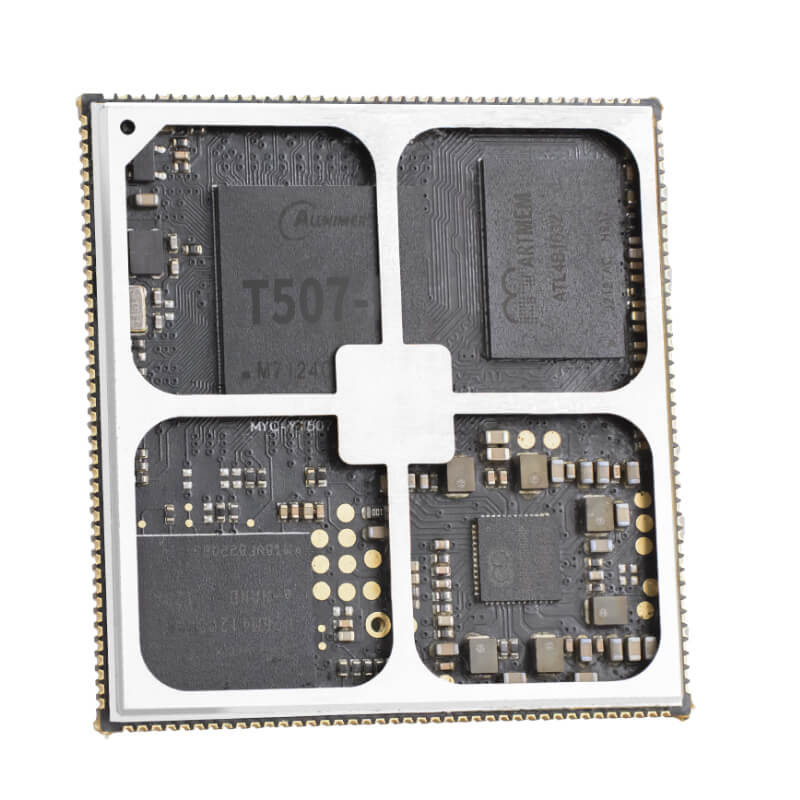

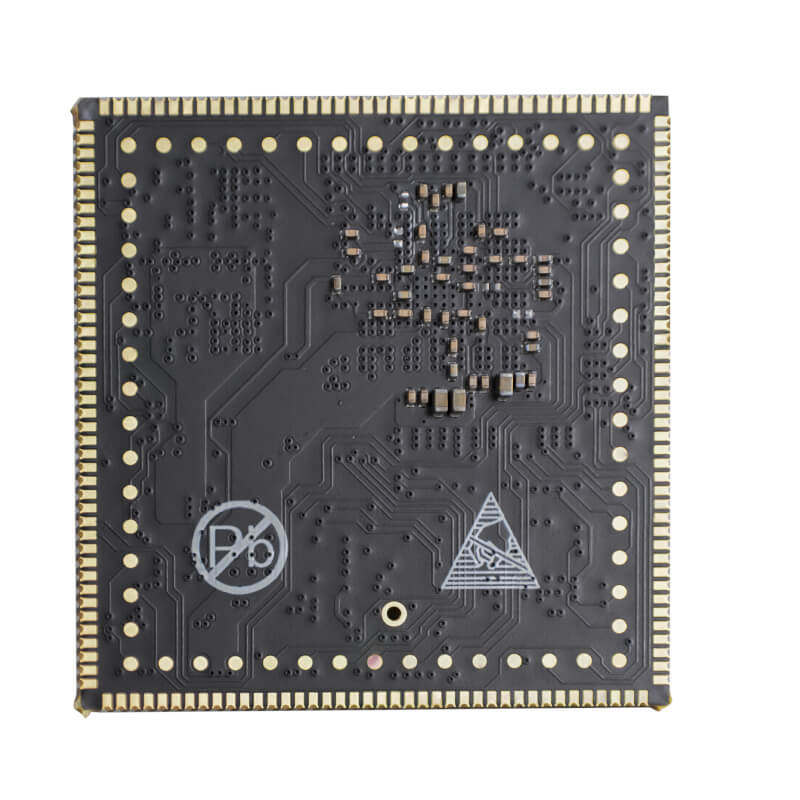

核心板标注图(邮票孔）

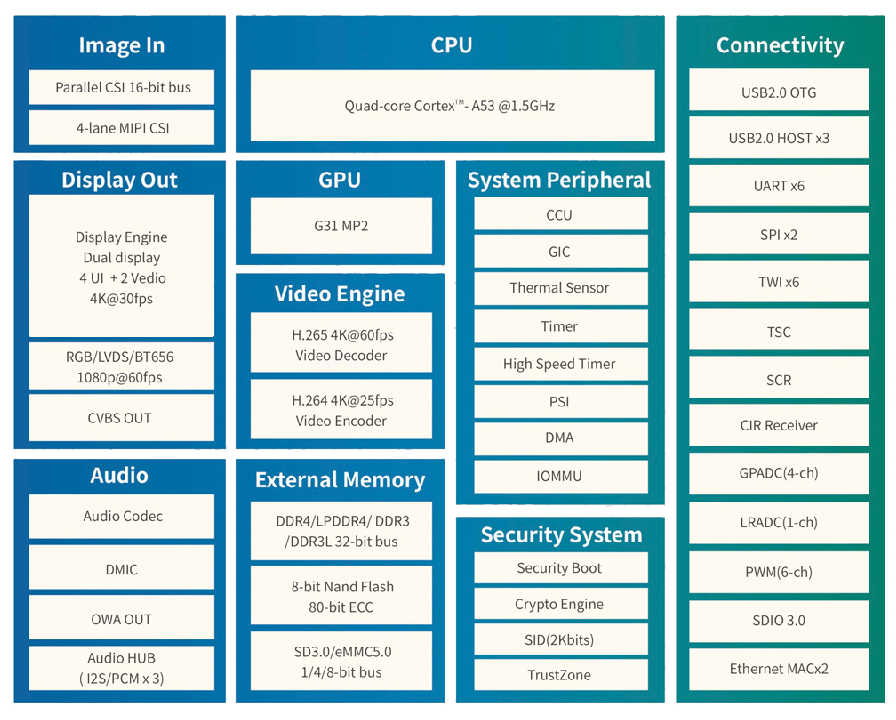

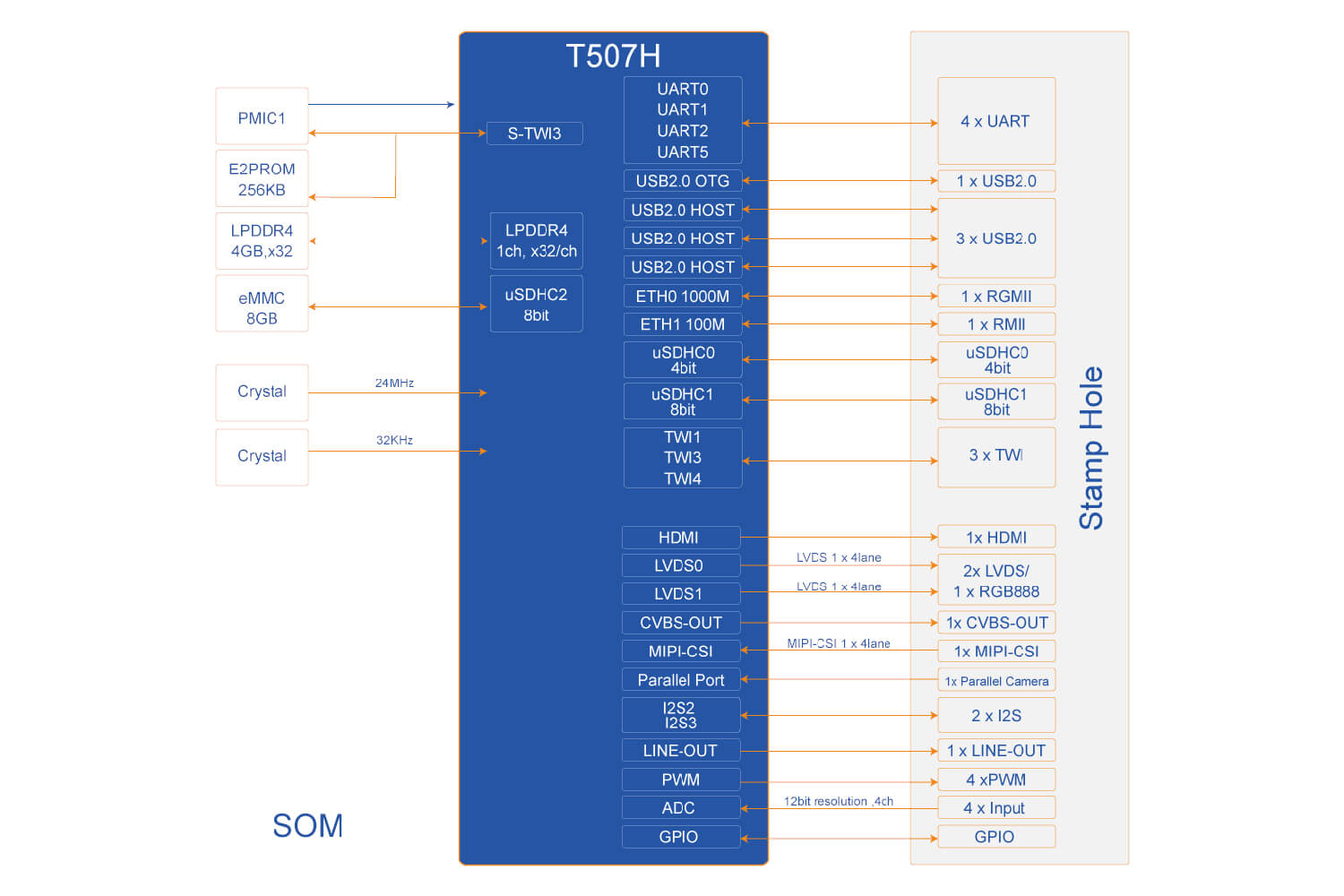

核心板资源框架图选料、设计、测试认证全方位保证
基于全志t507-h处理器的myc-yt507h核心板及开发板经过一系列软硬件测试，保障产品性能稳定，关键信号质量测试、高低温测试、软件压力测试，24小时无故障运行，适应严苛工业环境。
性能稳定 品质可靠
myc-yt507h核心板，基于国产全志t507-h芯片，采用邮票孔 lga设计，在保障222pin的同时，能够节省4个以上连接器成本，在提供高可靠连接的同时，最大限度降低了整体物料成本，核心板价格低于同类产品30%左右。
丰富开发资源
myc-yt507h核心板及开发板，基于全志t507-h芯片，软件资料包含但不限于u-boot、linux、所有外设驱动源码和相关开发工具。文档资料包含产品手册、硬件用户手册、硬件设计指南、底板pdf原理图、linux软件评估和开发指南等相关资料。myir旨在为开发者提供稳定的参考设计和完善的软件开发环境，能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。
-
-

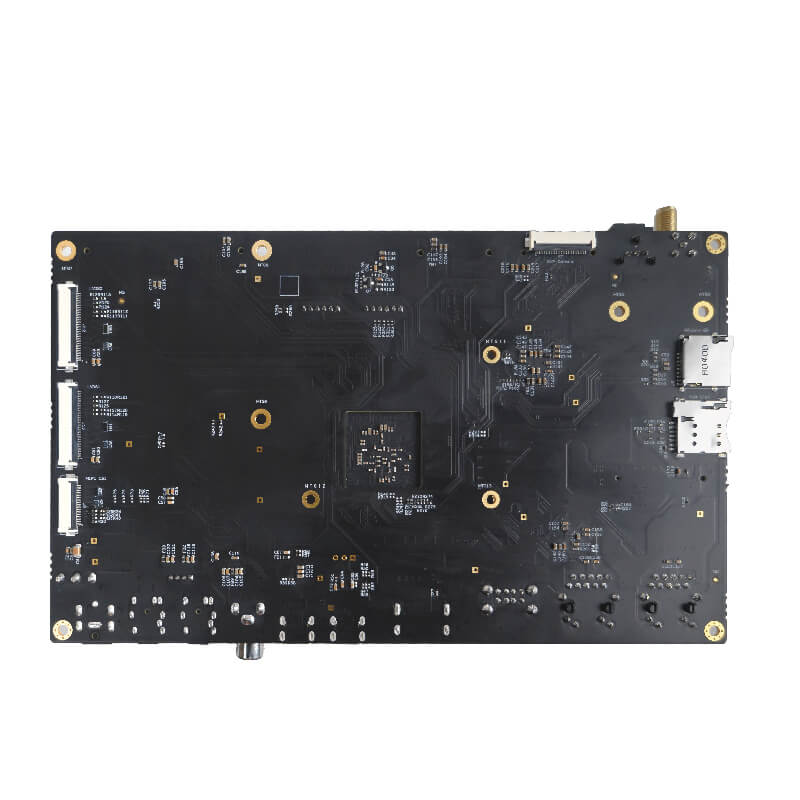

开发板套件标注、框架图
各种外设给足，适合应用广泛

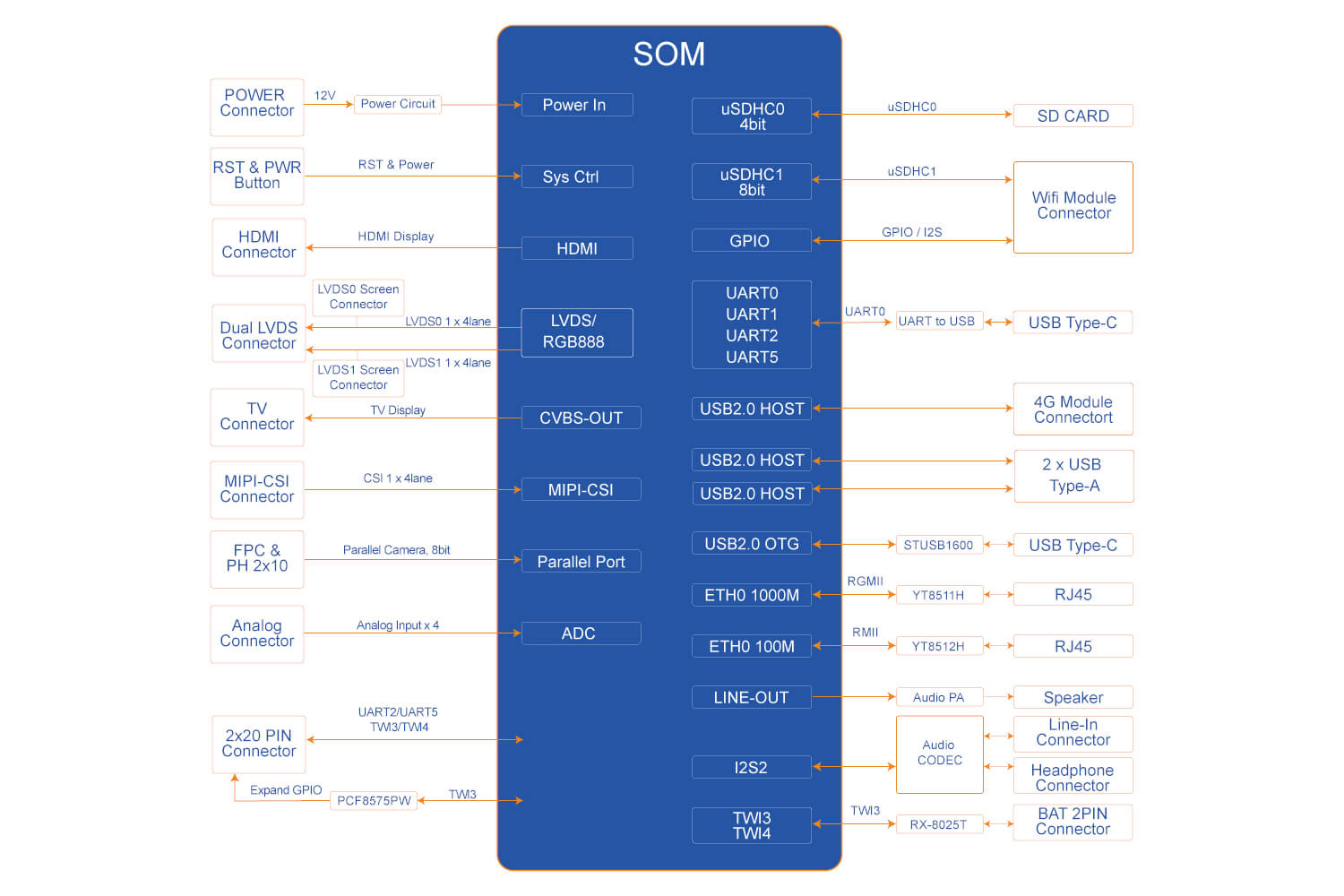

开发板结构框图

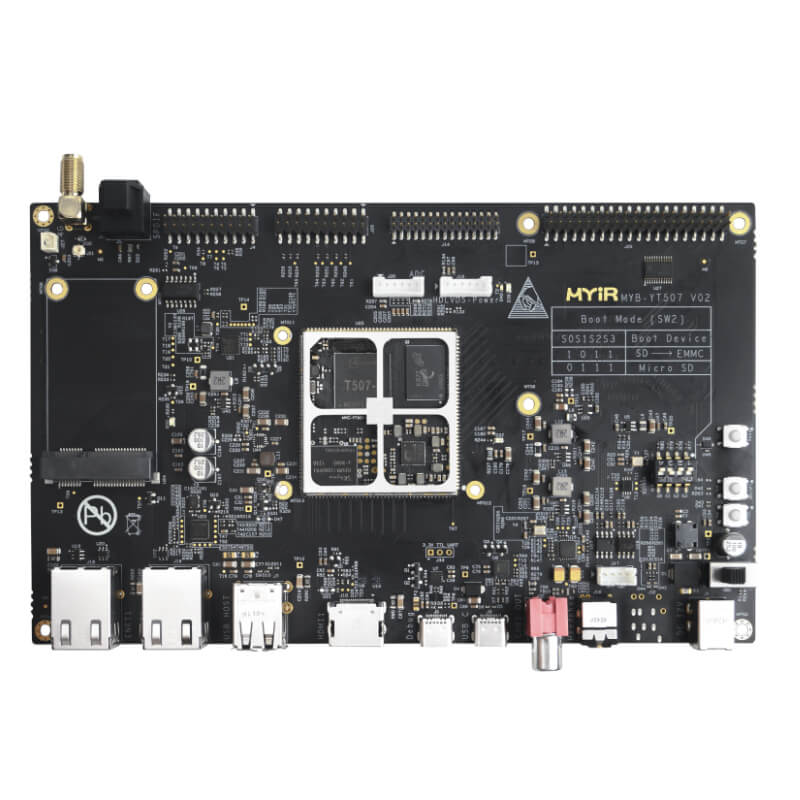

开发板功能标识图 -
规格参数
根据存储器件、工作温度等参数的不同，基于全志t507-h处理器的myc-yt507h核心板有4种型号，请从以下列表中选择最适合您的型号。针对批量要求，米尔提供定制服务，可以选配核心板参数。
名称 主要参数 配置 处理器型号 全志t507-h 标配 处理器架构 四核cortex-a53 处理器主频 1.5ghz 电源管理芯片 axp853t 标配 内存 1gb/2gb lpddr4 ，容量可选3gb、4gb 可选 存储器 标配8gb emmc ，容量可选4gb、16gb、32gb 可选 工作电压 5v 机械尺寸 43mmx45mmx3.5mm(带屏蔽罩) 接口类型 邮票孔 lga，222pin pcb工艺 10层板设计，沉金工艺 工作温度 商业级：0℃~70℃，工业级：-40℃~85℃ 可选 操作系统 linux 4.9
ubuntu 18.04.5
android10
项目 参数 ethernet 1* rgmii信号
1* rmii信号gpio 138* gpio i2c 4* i2c spi 2* spi usb2.0 3* usb2.0 host
1* usb 2.0 otgcamera 1* dvp 数字摄像头
1* mipi csi 摄像头sdio 2* sdio uart 6* uart adc 4* gpadc
1* lradcdisplay output 1* hdmi 2.0a，支持4k@60fps
2* 单路lvds或1* 双路lvds 或rgb24，最高支持1080p@60fps
1* tv cvbs 输出，支持pal/ntscjtag 支持jtag audio 1* 音频输出
3* i2s/pcm功能 参数 系统 power 12v dc jack key 1路复位按键
1路fel刷机按键
1路on/off按键switch 1路电源开关 boot set 1路拨码开关 sd 1路micro sd卡槽 通讯接口 wifi/bt 1路wifi/bt模块接口，通过20pin排针引出 4g 1路4g mini pcie接口
1路sim卡座ethernet 1路10/100/1000m以太网接口，rj45接口
1路10/100m以太网接口，rj45接口usb 2路 usb 2.0 host 接口，采用type-a接口
1路usb 2.0 otg接口，采用type-c接口uart 1路调试串口，通过串口转usb，采用type-c接口
2路普通串口，通过扩展接口引出多媒体接口 display 1路hdmi 2.0a接口
2路lvds 显示接口(支持单/双通道)
1路tv cvbs模拟视频输出接口camera 1路mipi csi摄像头接口
1路dvp摄像头接口audio 1路3.5mm音频输出接口
1路spdif音频输出接口
1路扬声器扩展接口扩展接口 expansion io 1路2.54mm间距的40pin排针，gpio/twi/uart -
产品选型
型号 主芯片 板卡温度级别 内存 存储器 核心板 myc-yt507h-8e1d-150-c t507-h 商业级：0～ 70℃ 1gb lpddr4 8gb emmc myc-yt507h-8e1d-150-i t507-h 工业级：-40~ 85℃ 1gb lpddr4 8gb emmc myc-yt507h-8e2d-150-c t507-h 商业级：0～ 70℃ 2gb lpddr4 8gb emmc myc-yt507h-8e2d-150-i t507-h 工业级：-40~ 85℃ 2gb lpddr4 8gb emmc 开发板 myd-yt507h-8e1d-150-c t507-h 商业级：0～ 70℃ 1gb lpddr4 8gb emmc myd-yt507h-8e1d-150-i t507-h 工业级：-40~ 85℃ 1gb lpddr4 8gb emmc myd-yt507h-8e2d-150-c t507-h 商业级：0～ 70℃ 2gb lpddr4 8gb emmc myd-yt507h-8e2d-150-i t507-h 工业级：-40~ 85℃ 2gb lpddr4 8gb emmc 项目 数量 板卡 核心板一片，底板一片，两者组装在一起 资料 qsg快速使用手册一份 线材 type-c连接线一条 电源适配器 12v/2a适配器一个 dc转换接头 转接头5.5x2.1 female转5.5x1.7 male一个 -
选配模块
项目 说明 购买链接 摄像头 my-cam002u(200w像素) usb摄像头 my-cam011b(200w像素) 数字摄像头模块 my-cam003m mipi接口摄像头模块 液晶屏 my-lvds070c液晶模块，7寸lvds接口 mv215fhb-n31液晶模块，21寸lvds接口 有线通信接口模块 my-wiredcom，树莓派接口形式，支持rs232/rs485/can 4g模块 移远ec20模块 wifi/bt模块 my-wf005s -
资料下载
序号 资料名称 更新时间 大小 下载/查看 01 myc-yt507h产品手册 2022.4.29 1.82mb 02
szx22-024278-01_ec_f myc-yt507h som rohs report.pdf
2022.8.19 2.19mb
03
myc-yt507h ce- ver
2022.8.19 305kb
04 myc-yt507h ce- rpt
2022.8.19 4.83mb
-
